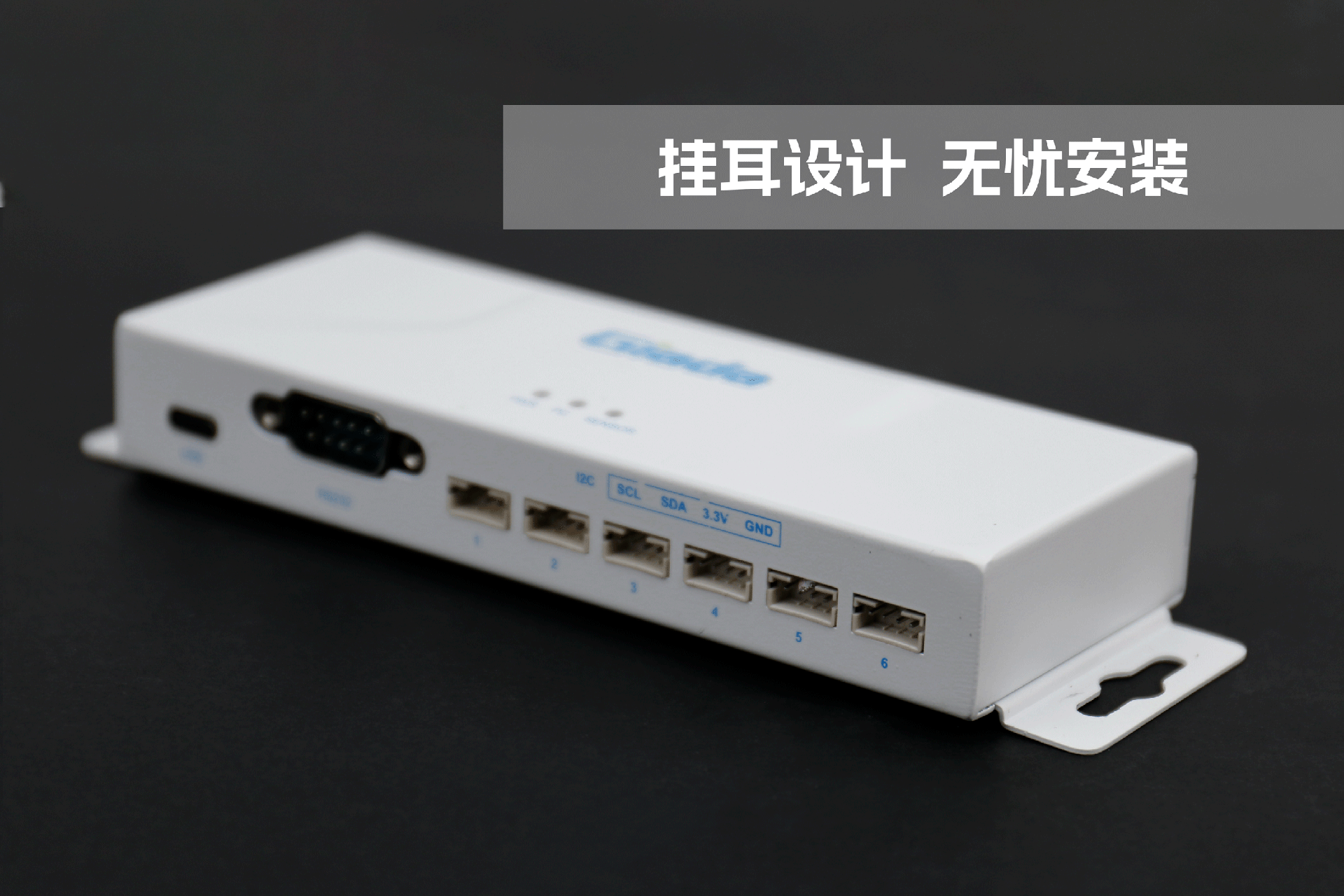

杰和物聯網拓展塢RD01外部為白色，頂部印制杰和Giada的彩色logo，外殼采用金屬材質，左右兩側設計同材質掛耳，可以方便用戶固定設備。

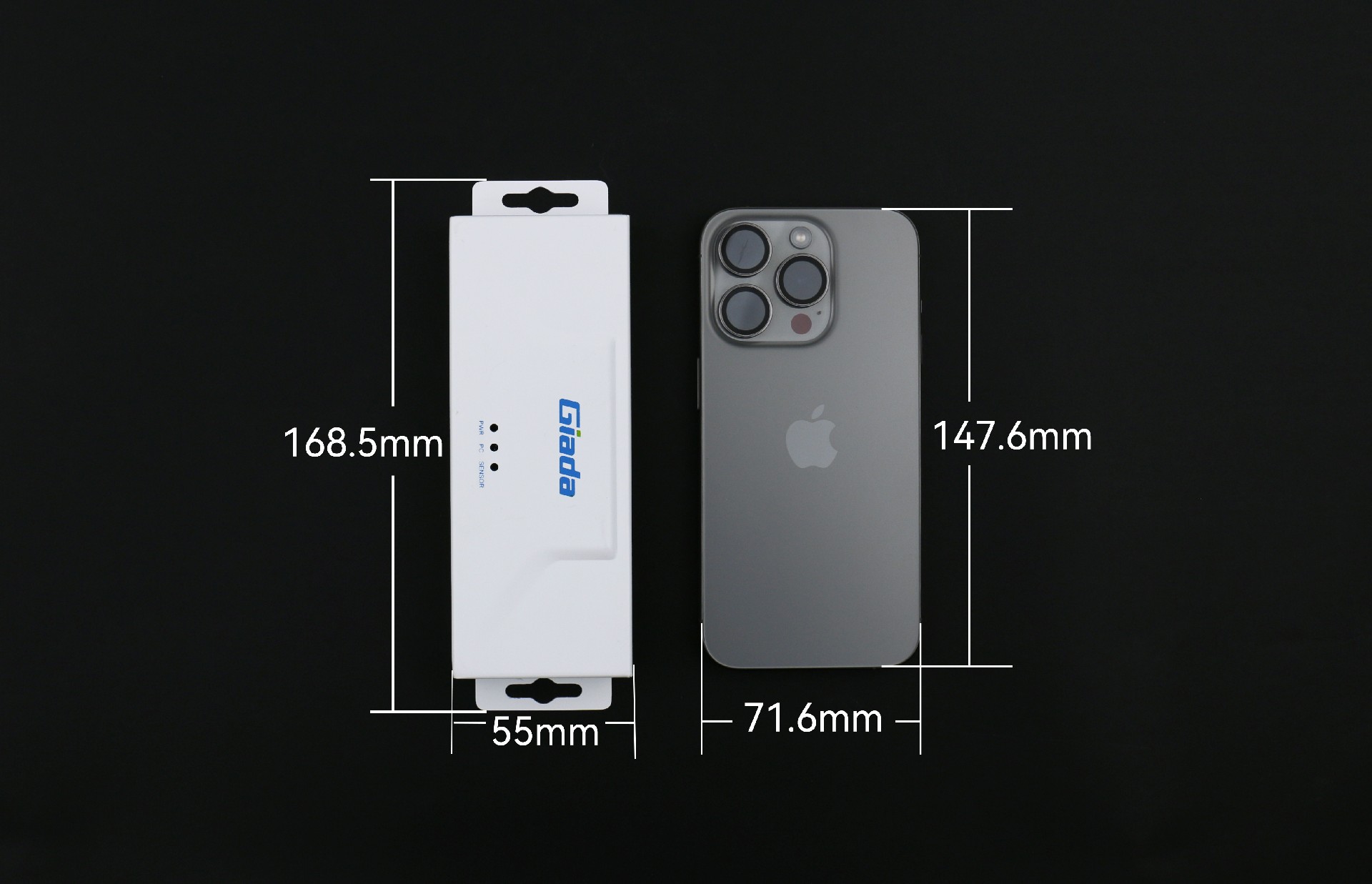

杰和RD01的尺寸為168.5 mm x 55 mm x 24mm，與iphone 15的尺寸對比，除去掛耳，中部本體與其高度接近，體積小巧精致。

杰和RD01為滿足各類傳感器的連接，在正面配備1個USB Type-C接口，1個RS232 串口，6個I2C接口；背面配備6個GPI0接口，1個RS232 或 TTL(撥碼開關選擇)，1個恢復出廠按鈕，一個DC-IN圓形電源接口；在頂部設置3個LED 燈，用于狀態指示。

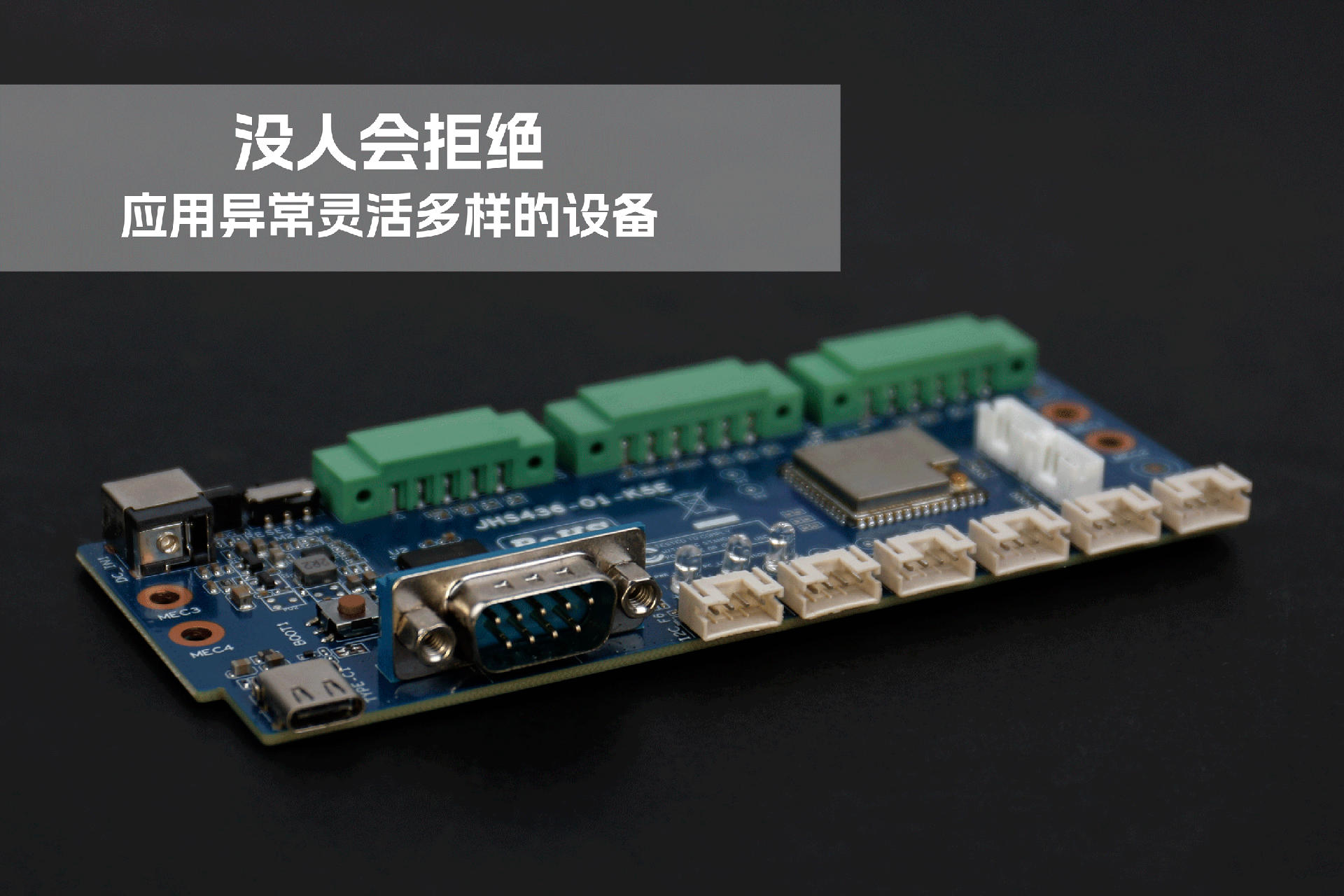

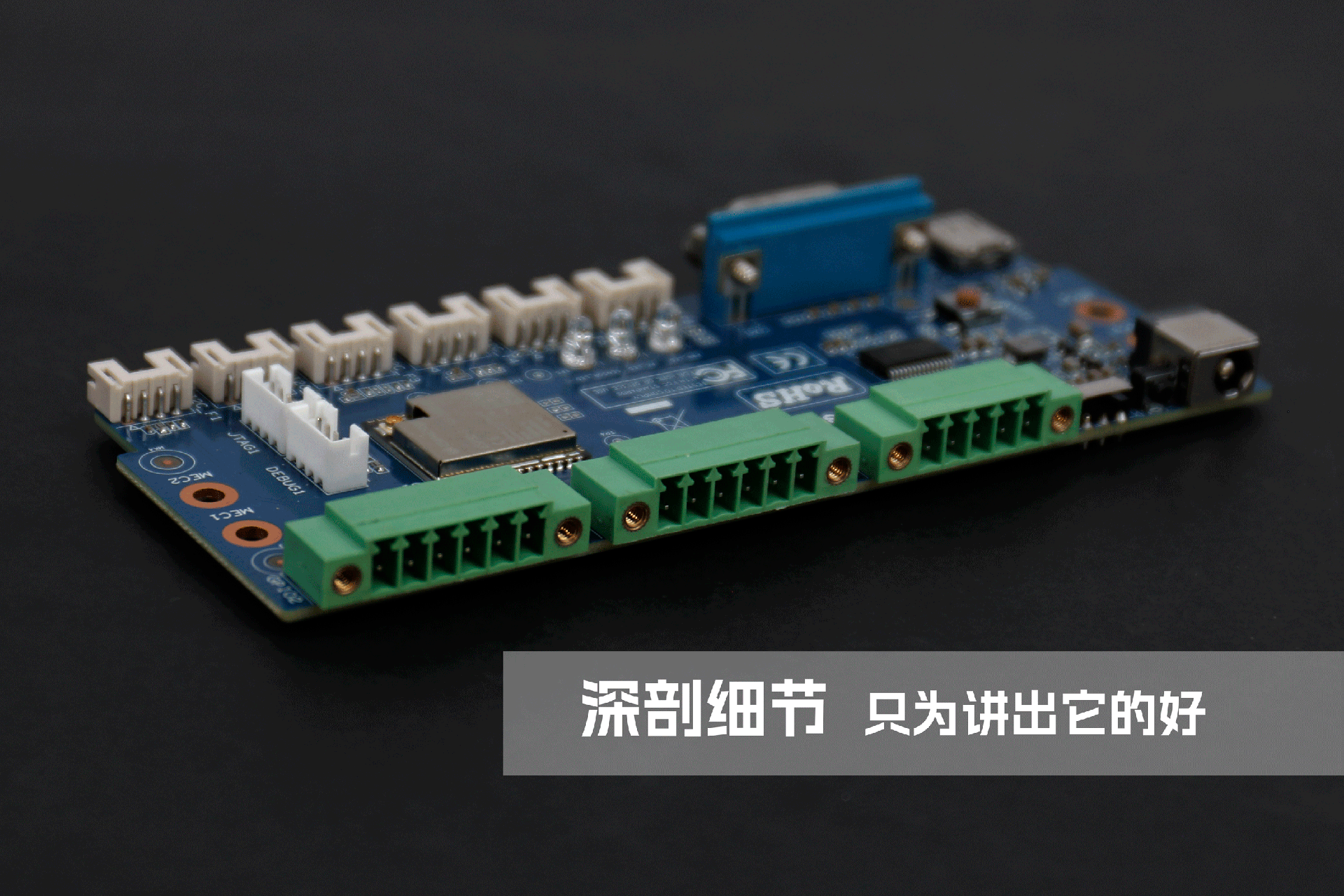

杰和RD01作為物聯網拓展塢，用戶首先關心的是接口設置和性能，為更直觀了解其細節和接口設置，我們將通過內部主板與其進行同步賞析。主板整體配色為深藍色，元器件排布整齊，整體做工精細。

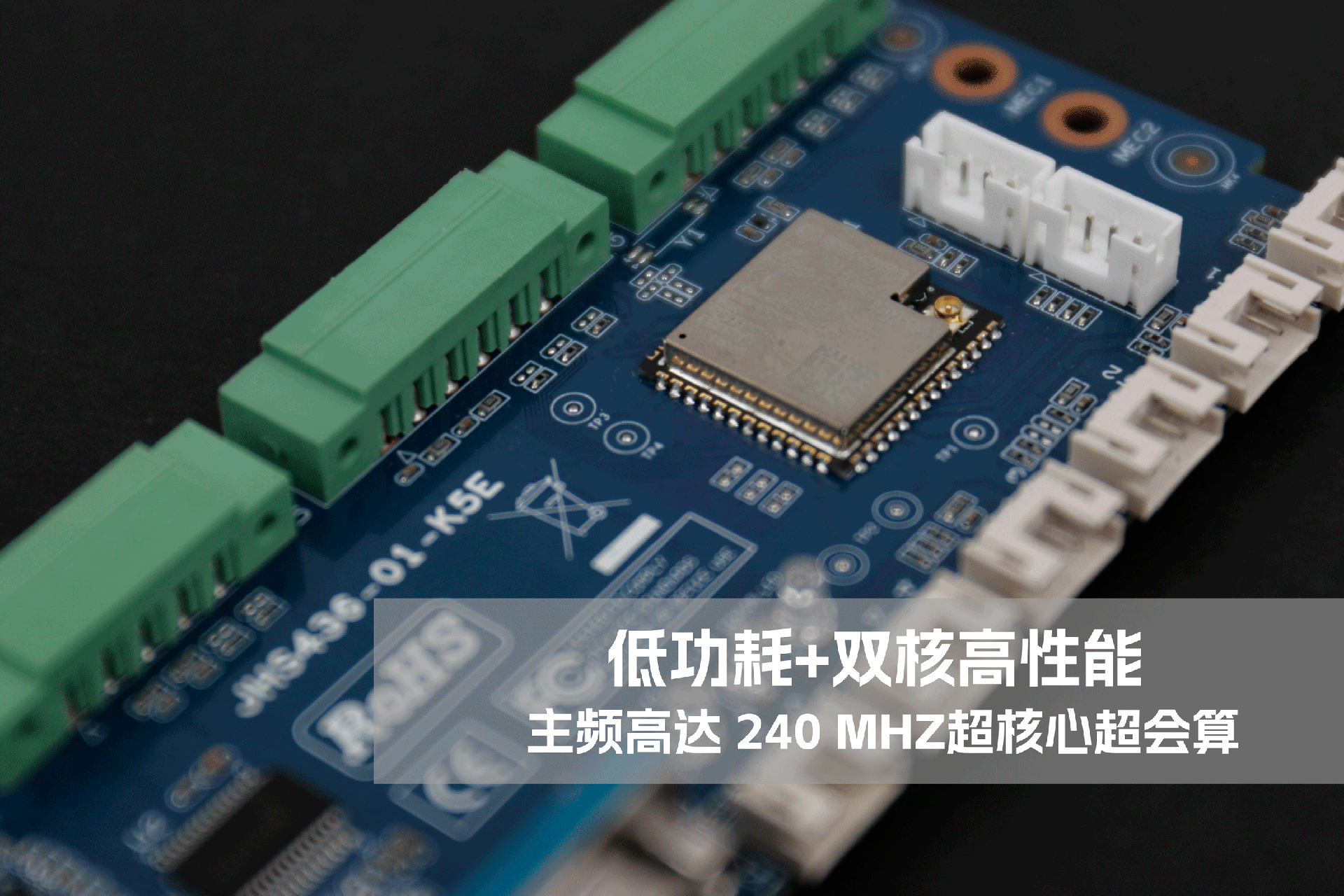

杰和RD01主板采用樂鑫科技的 ESP32-S3 模組作為核心器件，ESP32-S3是一款低功耗的MCU系統級芯片(SoC)，集成了高性能的Xtensa®32位 LX7 雙核處理器、超低功耗協處理器、Wi-Fi 基帶、藍牙基帶、RF 模塊以及外設。

杰和RD01接口豐富，正面配備1個USB Type-C，用來與媒體播放器通信(USB串口)和供電；1個RS232 串口，采用 DB9 端子，支持 DTS 和 CTS 信號，可用來與媒體播放器通信；6個I2C接口，采用6組HY2.0-4PIN端子，用于與傳感器通信。在頂部設置3個LED 燈，用于狀態指示，LED1通電顯示藍色，LED2與媒體播放器通訊閃爍綠色，LED3與傳感器通訊閃爍綠色。

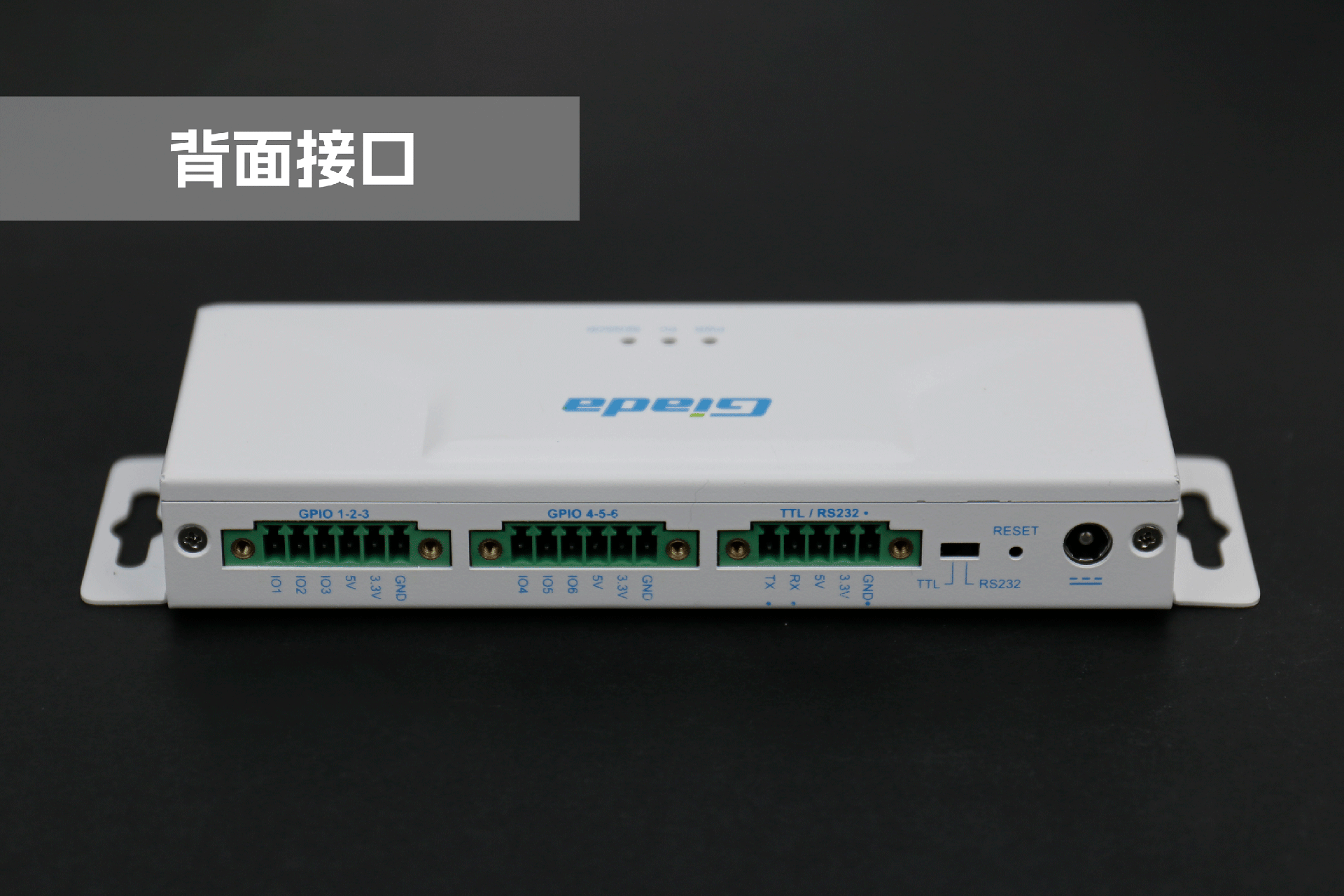

杰和RD01背面配備6個GPI0接口，采用12Pin鳳端子，用于與傳感器通信；1個RS232 或 TTL(撥碼開關選擇),采用5Pin 鳳凰端子(TTL 模式下支持 5V 和 3.3V 供電)，用于與傳感器通訊，1個撥碼開關，用于選擇 RS232/TTL；1個恢復出廠按鈕，用于恢復出廠設置；1個DC-IN 5V 供電接口。
